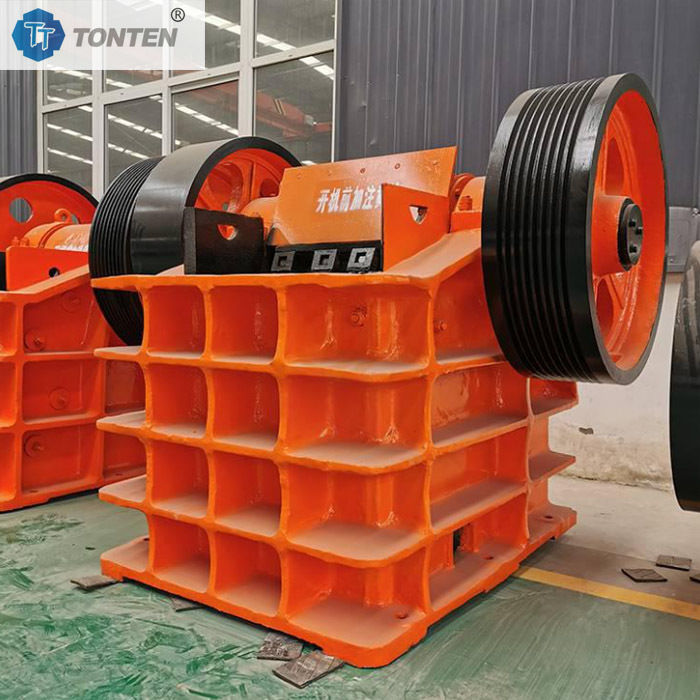

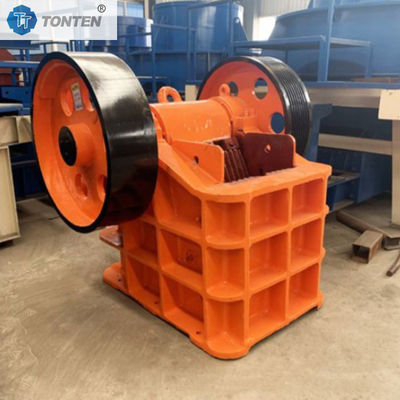

Kruszarka szczękowa do kruszenia twardych skał, kruszarka szczękowa do betonu, kruszarka szczękowa do kamieniołomów

Twardy kruszec Kruszarka szczękowa Beton Kamieniołom Kruszarka szczękowa

Wprowadzenie:
Kruszarka szczękowa TONTEN Machinery kruszy materiały poprzez okresowe ściskanie między ruchomą i stałą szczęką. Jest to najbardziej podstawowe i kluczowe urządzenie do kruszenia zgrubnego w linii produkcyjnej kruszenia rudy. Cała podstawowa konstrukcja kruszarki szczękowej jest zazwyczaj zbudowana z wysokiej jakości spawanych płyt stalowych lub staliw, wymagających niezwykle wysokiej wytrzymałości i sztywności, aby wytrzymać znaczne obciążenia udarowe. Wał mimośrodowy jest podparty przez duże łożyska walcowe sferyczne. Część mimośrodowa napędza ruchomą szczękę, przekształcając ruch obrotowy silnika w ruch ściskania. Korbowód służy zarówno jako element przenoszenia siły, jak i urządzenie zabezpieczające przed przeciążeniem. Kiedy do komory kruszenia dostanie się materiał niemożliwy do skruszenia (np. bloki żelaza), korbowód pęka lub pęka jako pierwszy, chroniąc inne kluczowe elementy jednostki głównej przed uszkodzeniem. Urządzenie regulacyjne służy do regulacji wielkości otworu wylotowego, kontrolując w ten sposób ostateczną wielkość cząstek produktu. Koło zamachowe jest zamontowane na każdym końcu wału mimośrodowego. Magazynuje energię podczas skoku jałowego i uwalnia ją podczas skoku roboczego (ściskania materiału), zmniejszając w ten sposób obciążenie silnika i zapewniając płynniejszą pracę maszyny.

Zasada działania:
Proces można podsumować jako cykliczny cykl „podawanie-wytłaczanie-rozładowywanie”:

Podawanie i zaciskanie: Materiał spada z otworu podawczego na górze kruszarki do komory kruszenia. Napędzana przez wał mimośrodowy i korbowód, ruchoma płyta szczękowa przesuwa się w kierunku stałej płyty szczękowej, zaciskając materiał między dwiema płytami szczękowymi.

Wytłaczanie i kruszenie: Ruchoma płyta szczękowa kontynuuje ruch do przodu i do góry, wywierając ogromny nacisk na materiał. Gdy ciśnienie przekracza wytrzymałość materiału na ściskanie, materiał jest ściskany, rozszczepiany i kruszony.

Rozładowanie: Gdy ruchoma płyta szczękowa cofa się, skruszony materiał przesuwa się w dół pod wpływem grawitacji. Materiał mniejszy niż aktualny rozmiar otworu wylotowego jest odprowadzany od dołu, podczas gdy większy materiał pozostaje w komorze kruszenia, oczekując na ponowne wytłaczanie podczas następnego cyklu.

Cykl posuwisto-zwrotny: Wał mimośrodowy obraca się nieprzerwanie, napędzając ruchomą płytę szczękową w ruchu posuwisto-zwrotnym setki razy na minutę. Proces ten powtarza się, zapewniając ciągłe podawanie, kruszenie i rozładowywanie.

Specyfikacja kruszarki szczękowej:
